APARATE HIDRAULICE IN SPRIJINUL VIZITATORILOR

BLOGGER CARAGEA NICOLAE

Am publicat un numar mare de postari si unii vizitatori au citit  scheme complexe  dar majoritatea au vizitat
scheme simple  Ma vad nevoit sa intreb vizitatorii de ce fel de scheme au nevoie.Rog vizitatorii sa publice la
rubrica comentarii un simplu rezumat al schemei de functionare dorite sau utilajul la care au nevoie de schema comentata. Pot face si proiecte didactice. Ma puteti contacta la Mail caragea.nicolae@yahoo.ro

ORDER A HYDRAULIC MOTOR WHIT PRESSURE DAMPING PEAKS

BLOGGER CARAGEA NICOLAE


ORDER A HYDRAULIC MOTOR WHIT PRESSURE DAMPING PEAKS

THEME  A reversible  hydraulic motor control using constant flow pump will provvidc cushioning  devices rest on both sides
OPERATION   Entry pathways depending on the fluid in the hydraulic motor dealer will turn right or left or to rotat. The scheme heaving to distributor 4/3 with common center all flow pump will be switched to tank.Determine flow pump hydraulic motor rotation speed .Operator by electrical contacton the distributor plunger arrows move parallel engine spinninig in one direction and when the change has crossed arrows reverse.
 Interesting is that the system has high pressure suplly and discharge is in depression in this case the effect of
cavitation is drinking so engine protection is achieved  by limiting the pressure that take the pressure peaks
  In this case are two limiting pressure mounted in parallel with the engine mounted hydraulic pressure P1 to the limiters are set to valve greater than P pressure relief valve set to pump( P1>P  )Depreciation during the oil

circulating  in closed circuit.To stop the hydraulic motor moment of inertia due to the hydraulic motor for a short time wll run the pump until the final stop.Displaced fluid passes through the hydraulic motor refuled pressure
limiter Damping devices can pose a cavitatin if the hydraulic motor has not been verified by cavitation effect when projected

COMANDA UNUI MOTOR HIDRAULIC CU AMORTIZARE

BLOGGER CARAGEA NICOLAE


COMANDA UNUI MOTOR HIDRAULIC CU AMORTIZARE

TEMA  Comanda unui motor hidraulic cu sens reversibil folosind o pompa cu debit constant  S e va prevede
aparate de amortizare pentru pozitia de repaus pe ambele sensuri.
FUNCTIONARE   In functie de pozitia sertarasului, hidromotorul se va roti la dreapta sau la stinga.In schema de fata avind distribuitorul 4/3 cu centru comun tot debitul pompei va fi trecut la tank.Debitul pompei determina viteza de rotatie a hidromotorului.Operatorul pri contact electric trece plunjerul distribuitorului pe sageti paralel hidromotorul rotindu-se intr-un sens si cind schimba pe sageti pincrucisate are sens invers.
Interesant este ca instalatia de alimentare este pe presiune maxima si evacuarea in depresiune axistind posibilitatea producerii efectului de cavitatie,.de aceea pentru protectia motorului se realizeaza cu limitatoare de presune ce preia virfurile de presiune.Incazul de fata avum doua limitatoare de presiune in paralel cu hidromotorul
avind presiunea de lucru P1  mai mare ca presiunea supapei de siguranta  P (P1>P) In timpul amortizarii uleiul circula in circuit inchis.La oprirea hidromotorului din cauza momentului de inertie acesta un timt scurt va functiona ca pompa pina la oprirea definitiva.Fluidul refulat va trece prin limitatorul de presiune realimentind hidromotorrul.
  Aparatele de amortizare poate prezenta riscuri  de cavitatie pentru hidromotor daca  motorul nu a fost verificat

la cavitatie cind s-a proiectat. Aveti nelamuriri,intrebari si  altele,raspund la maill  caragea.nicolae@yahoo.ro

HORISONTAL PRESS WITH RAPID ADVANCE

LOGGERCARAGEA NICOLAE


HORISONTAL PRESS WITH RAPID ADVANCE


TEME   Rapid exit ,ram until the pressure switch contact piece to advance slowly and rapid withdrawal
OPERTION. First scheme using hidraulyc.Oèerator turns coils "a" and "b"of disttributors 4/2 using tow pilot safety valve s mounted pumps and high  pressure tow low pressure unload the tank plus the pressure exceesing the pressure adjusted.Then turns and coil "c"sending fluid the piston head.Rod will quick get the fluid flowing
through the distributor 4/2 tank (having coil  "e"and "f" )bay passing flow regulator  When the pressram into
contact with the contact piece pressed by EC  established the rods to limit ihe pressur parts will excite coil"e"
ram .Speed will be slow begouse the fluid is forced to pass through the flow regulator When the pressgoes on slow speed with no need for flow over low  pressure pump will discharge through the discharge valve exces flaw
through out the tank.The cut end of the race contact and coil "c" and "f2 exccitation coil pressure "b"band "d" cylinder having a rapid withdrawal ,The end coil touch cut cycle " a,b,c,"and the cycle repeats

HP   high pressure pump

BP   low pressure pump

PRESA ORIZONTALA ALIMEENTATA CU DOUA POMPE AVIND INAINTAREA RAPIDA SI RETRAGEAREA LENTA REGLABILA

BLOGGER CARAGEA NICOLAE

PRESA ORIZONTALA ALIMEENTATA CU DOUA POMPE  AVIND INAINTAREA RAPIDA SI
RETRAGEAREA LENTA REGLABILA

TEMA
Iesirea rapida a  b erbecului presei  pina la contactul cu piesa de presare , trecerea pe avans lent si retragerea lenta sau rapida.

FUNCTIONARE
Se utilizeaza prima schema hidraulica.Qperatorul excita bobinele "a" "b" ale distribuitoarelor 4/2  avind alimentarea  folosind pilotarea exterioara a celor doua supape de siguranta montate pe pompele de joasa presiune si inalta presiune.Se excita aceste bobine ca cele doua supape de siguranta sa descarce presiunile ce depasesc
valorile reglate pe cele doua supape.Tot odata se excita si bobina "c"  deschizind calea ca fluidul sa patrunda in capul pistonului.Tija va iesi rapid,fluidul va merge la rezervor prin intermediul distribuitorului 4/2 avind bobinele
"e" si "f" ocolind regulatorul de debit.Cind berbecul presei a luat contact cu piesa de presat prin intermediul contactului  CE fixat pe tije la limita cu piesa va excita bobina "e"viteza berbecului va fi  cea reglata (lenta) fiindca
fluidul va fi obligat sa treaca prin regulatorul de debiet  .Cind presa trece pe viteza lenta
nefiind nevoie de debit mult pompa de joasa presiune va descarca  prin intermediul supapei de descarcare
(siguranta ) tot surplusul de debit  la tanc.La  sfirsitul cursei operatorul dezexcita bobina "c" si "f" si
excita bobiba "b"si "d" cilindrul avind o retragere rapida fiindca ocoleste regulatorul.La sfirsit de ciclu se dezexcita bobinele "a" "b" " c" ciclul reluindu-se.Schema prezentat este o schemea simplificata a exemplului  16,2 In acest caz se foloseste distribuitoare cu actionare hidraulica,fiind    nevoie de debit mare si  forta mare  deplasarii plunjerului .La  schema 16.2 fata de cshema de baza s-a inlocuit distribuitorul cu  actionare
electrica cu cel cu actionare hidraulica.S-a adaugat la aceasta schema un reductor de presiune reglat la 10 bar
cu pilotare externa controlind presiunea la iesirea din regulator fiind legat la reteaua principala.Redutorul de presiune alimenteaza electrodistribuitorul 4/3 avind calea de mijloc comuna, cu  bobiele "c "si "d" La rindul lui
acest distribuitor 4/3 actioneaza hidraulic plunjerele hidrodistribuitorului 4/3 legat de cilindru.Tot reductorul de presiune alimenteaza distribuitorul 4/2 avind bobinele "e" si "f" conducind fluidul catre hidrodistribuitorul 4/2
montat in paralel cu supapa de decelerare (regulator de debit reglabil) Supapa de decelerare si cele doua distribuitoare 4/2 regleaza viteza cilindrului  in functie de cum hidrodistribuitorul primeste comanda de la distribuitorul electric sa conduca fluidul la tanc sau sa oblige ca fluidul sa treaca prin supapa de decelerare astfe realizind viteze rapide sau lente.In schema 16.3 s-a  inlaturat reductorul de presiune, pilotarea la hidrodistribuitoarele 4/ 3 si 4/2 folosind presiunea din  reteaua principala.Comenzile sint aceleasi, Interesant ca aici s-a montat o supapa de sens pentru a mentine instalatia plina si s- inlaturat distribuitorul 4/2 montat pe circuitul pompei de inalta presiune.In ex,16,4 schema completa asa cum functioneaza real pe utilaje este un cumul de cele 4 scheme care este functionala inlaturindu-se si cele doua distribuitoare legate de supapele de
siguranta ale pompelor.Rolul celorlalte 3 scheme anterioare a fost sa ne familiarizam cu functionarea din ce in ce mai complex si sa inlaturam ce nu e folositor.Aveti nelamuriri intrebari si altele, raspund la maill /  caragea.nicolae@yahoo.ro

STRINGEREA UNUI CORP CU DOI CILINDRI DINTRE CARE UNUL ARE VITEZA CONTROLATA DE DOUA PRESOSTATE

  BLOG SPOT CARAGEA NICOLAE

   STRINGEREA  UNUI CORP CU DOI CILINDRI DINTRE CARE UNUL ARE VITEZA CONTROLATA  DE DOUA PRESOSTATE

    CONDITIE  Sa se realizeze conmanda a doi cilindri cu doua presostate  unul efectuind o prestringere  si celalalt o stringere reglabila stringerea actionind pina cind se declanseaza descarcarea supapei de siguranta  a
pompei

COMENTARIU  In exemplukl de mai jos  operatorul excita bobna "a" a distribuitorului 4/3 (sageti paralel)
fluidul patrunzind direct in capul pistonului A  realizind astfel stringerea (apasaarea) La sfirsitul cursei cind presiunea
din cilindru atinge valoarea presiunii P1 din presostatul P1 se excita bobina "c" a distribuitorului 4/2 (P1<P0 presiunea supapei de siguranta) fluidul mergind in cilindrul B  prin regulatorul de debit ocolind supapa de sens
 Inacest caz viteza cilindrului este data de cum este reglat regulatorul de debit  Cilindrul ajuns la cap de cursa
avind presostatul reglat la aceeasi presiune cu cea a supapei de soiguranta  P0   Orice depsire de presiune
supapa de siguranta va descarca fluidul la rezervor pilotul exterior al    supapei  facind posibila aceasta La cilindrul A nu este nevoie de regulator viteza acestuia fiind data de raportul ditre forta si sectiune .La cilindrul B cind
efortul rezistent este mare si presiunea in instalatie tinde sa creasca depasind valoarea presiunii presostatului P2
acesta dezexcita bobinele "a" si "c" si excita bobina "b" a distribuitorului 4/3 cele doua pistoane se retrag rapid
intr-o cum ar fi  inti cilindrul A  apoi B in functie de diferenta de lun gime a conductelor.Si ciclul se repeta

   S-a folosit o pompa cu debit fix.

APARATE HIDRAULICE

BLOG CARAGEA NICOLAE   SCHEMA COMENTATA                                    POZE VENETIA


     ACTION OF DOUBLE ACTING CYLINDER  EQUIPPED WITH ACCUMULLATORS


       It uses a constant flow pump. Pump will charge the batery through the check valyeS2 util pressure relief valve mounted on SD  The pump discharge valve is automaticaly stoped by the action of a swith Operator coil turns  "a" distributor 4/3  and  the fluid will reach the piston head  trough the check valve S4 by passing Drosera D2
       Cylinder rod will protrude from the tank fluid  will go trough Drosera D3 pindle speed is slow string.the operator will excite coil  "b" in this cose the rod will return fluid passing through the piston head Drosera rod
having a slow speed the fluid will go to tank To head race pass in the neutral distributor and cycle
resumes  has mounted tow safety valve a pump overloading protection ,the second protection to the plant when

the cylinder haz reached end stops. After pump mounted check valve fluid flow in one direction.Battery is designed to alleviate pressure peaks caused by large distributor and pump uptime.

APARATE HIDRAULICE

BLOG CARAGEA NICOLAE  SCHEME HIDRAULICE COMENTATE


  ACTIUNEA UNUI CILINDRU  CU DUBLU EFECT  PREVAZUT CU UN ACMULATOR


S e foloseste o pompa cu debit constant .Pompa va incarca acumulatorul prin supapa de sensS2 pina la presiunea
fixata pe supapa de descarcare SD.  La atingerea presiunii pompa va fi oprita automat de catre presostatul
montat pe reteaua principala in apropiere de distribuitor.Operatorul excita bobina "a" a distribuitorului 4/3 fluidul
ajungind in capul pistonului prin intermediul supapei de sens S4 ocolind droserul D2  Tija pistonului va iesi in afara
fluidul va merge la rezervor prin droserul D3 (tija aviind viteza lenta )acest fiind fixat la o anumita viteza  Tija ajungind la cap de cursaa  operatorul dezexcita bobina "a" si excita bobna "b" in acest caz tija va reveni fkuidul trecind la rezervor prin  supapade sens S3 ocolind droserulD3 Pistonul va elimina fluidul prin droserul D2 catre rezervor.La cap de cursa se trece distribuitorul4/3 pe pozitie neutra si ciclull se reia.
       De remarcat ,Pe pomta s-a pus protetectie la suprasarcina montind -o inaintea supapei de descarcare .S-a mai aplicat tot ca siguranta supapa de descarcare pilotata exterior avind pilotul montat alaturi de distribuitor.,se
remarca functia acumulatorului de atenuator de virfuri de presiune ,lungirea perioadei de viata apompei.



aparate hidraulice

      BLOG CARAGEA NICOLAE


      SCHEMA HIDRAULICA CMENTATA
SISTEM DE DOI CILINDRI CU DEPLASARE CONTROLATA  Ex 13.1


     TEMA  Cilindri se vor deplasa unul dupa altul si la sfirsitul  cursei     celui de al-2 lea  cilindru
se va retrage si primul cilindru  Aparatura necesara  se afla in schema hidraulica.
     FUNCTIONARE    Operatorul excita bobina "a"a distribuitorului 4/3 (sageti paralele)lasind cale libera
fluidului sa mearga in capul pistonului cilindrului A .Aceasta va iesi afara pina la cap de cursa. fluidui va  curge
la rezervor prin supapa de sens S3 ocolind supapa de descarcare  P3.Cind pistonl cilindruli A  a ajuns la cap de
cursa  presiunea din instalatie va creste pina la valoarea P1 ,presiune la care este reglat regulatorul de presiune P1  Tot debitul  cu presiunea mai mare ca P1va fi  descarcat  la regulatorul de presiune P2 cu pilotare pe iesire
lasind sa treaca numai valoarea presiunii P1 Ca sa functioneze instalatia trebuie P1>P2
   Regulatorul   de presiune P2 va descarca fluidul in capul pistonulu al cilindrului B care va impinge tija in afara pentru stringere .Fluidul din spatele  pistonului  B va merge la rezervor direct.La sfirsitul cursei  cilindrul B(tija
iesita) contactul   FC excita bobina"b" al distribuitorului 4/3 realizind reintoarcerea tijei cilindrului B In acestcaz

presiunea fluidului din instalatie va creste peste valoarea P3 pilotul va da cale libera fluidului astfel revenind

pistonul cilindruli  A Fluidul din capul cilindrului A va merge direct la rezervor Ajuns pistonul cilindrului Ala cap de cursa bobina "b"se dezexcita si trece pe pozitie neutra si se reia ciclul.

APARATE HIDRAULICE

BLOGSPOT CARAGEA NICOLAE SCHEMA  HIDRAULICA  COMENTATA   A  DOI CILINDRI


     SYSTEM OF TWO CYLINDRES WITH  ,DISPLACEMENT  CONTROLLED ON BY ON  AND
RETURN ALL THE SAME WAY.

THEME   When a cylinder head race reached  A  and gathered to start the second cylinder B  This start one after another to be provided by to pressure regulators.  End of race cylinder  B will also provide return cylinder A
 through  a check valve.Opertion the operator turns coil Athe distributor 4/3 (parallel arrows).Fluid leaving the way freeto go the piston head cylinder A Cylinder rod  will come out untilthe head. Offluid behind the piston stroke go to the tank,by passing the valve so the pressure P3internal piloted.When the piston cylinder Acome to
head race sistem pressure will  increase pressure until the pressure P1 at which the pressure is adjusted excess
pressure over P1 all  discharge into  instalation will go to the presssure P2  set to P2<P1
The pressure diference P2 will discharge the fluid in the piston head cylinder B rod pushes aut the piston behind
Fluid go directley to the tank.The  end race cylinder B(stemautstanding )at maximum excitation  coil contact FC
(b) of distributor 4/3 realising the return rod cyliinder B in this  case the fluid pressure in the sistem increases
above the P3the pilot will give free way of realising such fluid A .piston cilinder return .fluid from piston head cylindrer willgo directley to the tank
     A ciylinder piston when you get to race head coil and distributor desexcitation "b" is pass the neutral position and the cycle repeats A distributor 4/3 with a closed hole B that maintain the position the two cylinders and arrival

this scheme is en countered in circuit press.

APARATE HIDRAULICE

BLOGSPOT CARAGEA NICOLAE NICU


               SCHEME HORISONTAL HIDRAULYC PRESS COMENTED


     CONDITION   Condition rapid advance ram to clos and then slowly advance and retread fost clip.
                              Using tow pumps with a high flow.and low pressure,and one high pressure and low flow,
hand distributor,a flow valve and pressure (safety valve)
     OPERATION    Driven pumps are started by the same engine drawer manually is fixed on pozision parallel

arrows.It should be noted that the facility have a safety valve (pressure limit) P2 and a flow valva (download)P1
external pilot pressure mainstaking  P2>P1
      Passing above the distributor position,the fluid goes directly into the piston head quickly pushing the pluger(ram)  It will  go in front until the ram will  oppose a force(material release)on the main circuit  of the
plant creating a high presure P2 will open through the pilot valve P1 and all fluid discharge from the pump BP
going to tank.
      HP  pump will continuie to maintain the ram pressure (pressing force) that tightening is done at slow speed
pump flow is small.For HP pump pressure not to go in BP pump circuit built between the tow pump a check valve  S1 which is based on doing the exercise condition that the instalation work is P2>P1 Manual pressing
finish the distributor passes the cilindrer rod position crossed arows will with  draw  quickly and  ram head race by electrical contact,distributor wilpass in the neutral position that is still fluid in the sistem will go to the tanc  and
the cicle repeat.

APARATE HIDRAULUICE

     BLOGSPOT   DE PRIMAVARA    1  MARTIE


    Dragostea este o actiune in poezie    .
    Nu exista sarbatoare fara ziua ei de miine.
    Daca fiziologii pot defini precis iubirea, invocind legile naturii, moralistii sint ceva mai incurcati cind vor sa o explice privita in toate sensurile pe care i le-a atribuit  societatea.
     Frumusetea aste o regina pe care pictorii o adora.
     Daruruile facute cu gingasie au o ciudata inriurire asupra sufletelor noastre
     A iubi este prima dintre toate fericirile, a fi iubit vine abia dupa ea.
     Iubirea este admiratia care nu oboseste niciodata.
     Gingasia nu are sfirsit ; iubirea are.

     Cel ce nu face nebunii  primavara  nu iubeste nimic.

APARATE HIDRAULICE BLOGSPOT

BLOGSPOT   CARAGEA NICOLAE


      PRESA HIDRAULICA ORIZONTALA  SCHEMA HIDRAULICA COMENTATA


Schema se practica la scara larga fiindca este simpla folosind cilindri de dimensiuni mari.Schema este folosita
si la prese de extruziune avind presiune mare.
    Se folosesc doua pompe una  de inalta presiune si  debit mic HP   si alta cu debit mare si presiune mica, BP
    Actionind maneta de comanda (sagetile paralel)fluidul ajunge in capul pistonului .Debitul din retea rste unul de mare litraj si este compus din cele doua pompe. Presiunea de functionare din instalatie este inferioara presiunii
P1 a supapei de debit pilotata din reteaua principala  a pompei BP.Aceasta supapa  in caz de accidente(supra presiune) descarca pompa  BP cind presiunea din pilot atinge o presiune bine stabilita deschizind plunjerul din interior eliberind fluidul la rezervor.(debitul pompei  BP)  La sfirsitul cursei se trece prin intermediul manetei pe alta pozitie(sageti cruce) si asigura revenirea rapida a pistonului.La sfirsitul  ciclului se aduce maneta distibuitorului
4/3in pozitie neutra.
    Adesa cind  este nevoie de debit mare si presiune  mare   se practica pmontajul explicat.Se cumuleaza debitul
. pompei de joasa presiune si debit mare cu pompe de inalta presiune.Cu plarea celor doua pompe servesc la
mentinerea la stringere(apasare)fara rateuri,energia termica transformata in caldura fiind foarte mica,motiv
pentru un debit mic care este suficint pentru a compensa scurgerea fluidului din circuit S-a folosit inn montaj
supapade siguranta insa la fel de bine putem folosi supapa de descarcare.Diferenta dintre cele doua este:
supapa de siguranta poseda pilotare exterioara pilot independent care prezinta o siguranta suplimentara iar supapa
de descarcarein caz de obstructie a circuitului de pilotare,pompa BP nu mai este protejata decit de catre supapa
de siguranta (limitator de presiune)montat la pompa HP
In Ex 14.2  reprezentam acelasi grup de pompe cu supapa de sens intre cele doua pompe ca uleiul de inalta presiune sa nu se descarce la rezervor ci numai pompa HP sa descsrce ulei in instalatie Interesant rste ca
pilotajul de la distanta permite utilizarea presiunii inalte a circuitului si trimite debitul mare al pompei BP
la rezervor fara laminare ,fara sa se aprinda .O  supapa de descsrcare cu pilot interior ar provoca scurgeri

importante de ulei. Aveti intrebrai nelemuriri raspund la maill  /  caragea.nicolae@yahoo.ro

APARATE HIDRAULICE BLOGSPOT

   BLOG SPOT CARAGEA NICOLAE
   MISCAREA SECVENTIALA A DOI CILINDRI REALIZATA PRIN COMANDA ELECTRICA  Ex 12.1

Acest exemplu a fost coomentat in varianta cu distribuitor manual acum este comentat in varianta electrica.
Comanda electrica a iesirii tijei cilindrului A  rapid si oprirea la cap de cursa electric.Revenirea celor 2 ccilindri
se face tot electric.

Un operator excita bobina "a"a distribuitorului 4/3 (sagetile paralele)fluidul mergind in capul pistonului A provocind
iesirea tijei.Instslatia functioneaza la o presiune mai mica decit a presostatului P1La sfirsitul cursei presiunea urca
pina aproape de preiunea presostatului si cind atinge presiuneaP1excita bobina "c" La sfirsitul cursei cilindrului B
prin contactul FCdezexcita bobina "c" si excita bobina "d"provocind retragerea tijei.Presiunea de funnctionare este inferioara presiunii P2 a prsostatului.La sfirsitul cursei tijei cilindrului B presiunea din instalatie urca pina la presiunea P2 in acest moment presostatul dezexcita bobina "d" si "a"si excita bobina "b Prin aceasta manevra se retrage tija cilindrului A  La sfirsit presostatul trece distribuitorul 4/3 in pozitie neutra dezexcitind bobina "b".
     Si ciclul  reincepe.

A TENTIE .Presostatul este reglat in asa fel incit  P1,P2< P0    P0 fiind presiunea regleta la supapade siguranta
a instalatiei fixata linga pompa.
     Am ales acest tip de distribuitor cu descarcare directa a pompei  la rezervor deoarece altfel instalatia nu functioneaza.Distribuitorul de acest tip
poate comanda pistonul secvential avind o descarcare directa Putem remarca ca acest circuit se poate realiza si cu valve secventiale si supape de sens.

APARATE HIDRAULICE

BLOGSPOT  CARAGEA NICOLAE


      SCHEMA HIDRAULICA COMENTATA   Ex 11.1

MISCAREA  SECVENTIALA A DOI CILINDRI  REALIZATA PRIN COMANDA HIDRAULICA


Operatorul impinge manual maneta distribuitorului 4/3 permitind accesul fluidului in capul pistonului  A tija pistonului avind o miscare de avans.Presiunea din cilindrul  A  este mai mica decit presiunea  P din regulatorul de
presiune(valva secventiala  R egulatorul de presiune se va deschide cind pistonul A va fi la cap de cursa deoarece
pistonul  A  se va  umple cu ulei si singura cale de iesire a uleiului este prin regulatorul de presiune(valva secventiala) alimentind cilindrul  B in capul pistonului.Pilotarea  regulatorului controleaza presiunea pe intrare
si cind a ajuns la valoarea stabilita deschide regulatorul (valva permitind trecerea fluidului) uleiul mergind asa cum am aratat in capul pistonului.In acest caz supapa de sens este blocata ea permitind trecerea in sens invers.
Returul este deversat la rezervor odata cu inaintarea tijei.In acest caz ciclul pentru cilindrul  B este terminat.
acum operatorul trage de maneta fluidul va merge pe ramura pistonului A apoi  B tija celor 2 cilindri retragindu-se
In acest caz uleiul din capetele pistoanelor A  si  B va curge la rezervor .Uleiul de la cilindrul  B va ocoli regulatorul  si va trece prin supapa de sens.
ca un mic comentariu observam ca realizam secventa de miscarea celor  2 cilindri cu limitatorul de presiune

(valva secventiala).Acest aparat poate fi cu actiune directa sau indirecta pilotat extern sau intern toate avind dren extern.

APARATE HIDRAULUICE

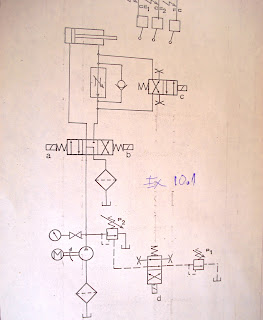

   Ex  1o.1  si  10.2   SCHEME HIDRAULICE COMENTATE


   COMANDA ELECTRICA A UNUI CILINDRU HIDRAULICCARE ASIGURA UN AVANS RAPI,D,
   APOI  LENT, LA DOUA PRESIUNI DIFERENTIALE

Sa se faca schema hidraulica avind ca  scop  iesirea rapida a tijei cilindrului, presiunea maxima  a circuitului
secundar sa nu depaseasca  presiunea P1 Apoi prin contact electric sa se treaca de la avans rapid la avans lent.
Avansul lent se realizeaza prin diferenta de presiune  P2> P1  Revenirea tijei  se va face rapid presiunea maxima
nu va depasi  P1.
        Functionarea instalatiei es face in felul urmator;se excita bobinele "a" si "c" ale ditribuitorului 4/2 si  4/3
tija pistonului iese rapid, presiunea maxima a circuitului este egala cu cea a fixata la  P1 a supapei de presiune
fixata in serie cu supapa de presiune P2 aceasta avind rolul si de supapa de siguranta.Prin contactul electric
CE1 dezexcita bobina "c"si viteza pistonului devine lenta fluidul fiind obligat sa treaca prin regulatorul de debit.
   Prin contactul CE2  se excita bobina "d"se inchide circuitul de dren presiunea din instalatie va creste pina la
valoarea fixata de P2  Cea care depaseste valoarea P2 (fluidul )va fi trimis la tanc.Sfirsitul cursei  FCva dezexcita bobinele "a" si  "d"si excita bobina "b".Reintoarcerea pistonului se face rapid prin supapa de sens ocolind regulatorul ,distribuitorul4/2 cu bobina "c" dezexcitata fiind blocat  .Acest exemplu se diferentiaza de
precedentele prin aceea ca reglarea presiunii se face in acelasi timp cu reglarea debitului.(prin limitatorul de presiune si regulatorul de presiune) Limitatorul de presiune este de tipul normal inchis iesirea sa este legata la rezervor. Acest aèparat se leaga in derivatie el limiteaza presiunea la taria resortului interior.(P1 )
   Celalalt reductor este de tip normal deschis se leaga pe circuitul principal si limiteaza presiunea din retea.
   Schema din Ex 10.1  este mai interesanta  ca  Ex 10.2  deoarece cele doua limitatoare de presiune sint calibrate  in timp ce distribuitorul 4/2 permite fluidului sa treaca de la un regulator la altul.(bobina "d"dezexcitata
sau excitata in functie de cum trebuie sa treaca fluidul sau nu )Aceste doua regulatoare pot regla viteza pistonului netinind cont de cilindrul diferential(diferenta dintre cele  2 suprafete fata spate piston)

APARATE HIDRAULICE

BLOG CARAGEA NICOLAE

   SCHEME HIDRAULICE COMENTATE  Ex  9.1
          REGLAREA VITEZEI LENTE A 2 CILINDRI
               SI RETRAGEREA RAPIDA

Prin comanda electrica fixata pe tija cilindrului A se trece de la un avans rapid la unul lent.Prin contact electric fixat la sfirsit de cursa la cilindrul A se asigura la cilindrul B iesirea rapida a tijei pistonului  apoi prin contact
electric fixat pe tija pistonuli B se trece pe viteza lenta.Intoarcerea rapida a celor  2 cilindri se face printr-un contact electri fixat pe tija pistonului  B  la sfirsit de cursa.
     Se foloseste pompa cu debit constant.
     Operatorul excita bobina  "a" si "c" al distribuitorului 4/3 si 4/2 (partea cu cilindrul  A ) fluidul merge in capul

pistonului A returul merge pe moment prin distribuitorl 4/2 la rezervor pina la contactul  CE1.Pe aceasta lungime
pistonul va avea are o viteza rapida.Prin contactul CE1 se dezexcita bobina "c" fluidul  fiind obligatsa treaca prin
regulatorul de debit pistonul avind un avans lent reglabil( pistonului  A) .La sfirsitul cursei contactul FC1 (pe partea
cu pistonul  A ) excita bobinele "d" si "e"(pe partea cu pistonul B) tija pistonului are avans rapid fluidul  trecind la
rezervor pin intermediul distribuirorului 4/2 al bobinei  "e" si distribuitorului 4/2 al bobinei "d".Tija pistonului intilnind
contactul CE2 dezexcita bobina "e" aceasta obliga fkuidul sa treaca prin regulatorul de debit al pistonului B imprimindu-ipistonului  B o viteza lenta reglagila.La sfirsitul cursei contactul FC2  dezexcita bobina "a" si excita bobina "b" fluidul trece spre camera din spatele pistonului prin intermediul supapelor de sens ocolind regularoarele
celor 2 pistoane,distribuitoarele 4/2 fiind blocate.Fluidul din spatele pistonului merge direct la rezervor.Se dezexcita
bobia "b"pompa se trece pe punct neutru si ciclul se reface.
     Diferenta secvential (diferenta de suprafete) se realizeaza prin contacte eectrice
     O alta schema simpla este prezentata si in  Ex 9.2

APARATE HIDRAULICE

  BLOG CARAGEA NICOLAE


SCHEMA HIDRAULICA pentru comanda hidraulica a unui cilindru asigurind o stringere (apasare) rapida
apoi succesaiv  2  avansuri lente prin comanda electrica si retur rapid.
         schemele  sint cele de la comentariul  Ex  8.2- 8.1
 COMENTARIUL A FOST PE UN BLOG ANTERIOR.

APARATE HIDRAULICE blogspot

BLOG CARAGEA NICOLAE  SCHEME HIDRAULICE COMENTATE

        COMANDA UNUI CILINDRU HIDRAULIC IN
         MONTAj  DIFERENTIAL


Problema. Sa se realizeze schema hidraulica a unui montaj cu un cilindru avind  viteza de
inaintare dubla fata de viteza de revenire.
Schema hidraulicaeste cea  din fig.4.1  Pompa cu debit constant trimite fluidul prin intermediul
distribuitorului /4/3 dupa ce s-a excitat bobina  a  direct in capul pistonului. La sfirsitul
cursei contactul electric FC intrerupe tensiunea la bobina  a  si excita bobina  b  .Debitul pompei
este dirijat prin punctul  M  in spatele capului pistonului Fuidul din capul pistonului este trimis la rezervor
prin distribuitor.
   Comentariu: Un cilindru hidraulic diferential ,este un cilindru cu dublu efect cu simpla tije in care
suprafata capului pistonului este dublu fata de suprafata din spatele pistonului(suprafata inelara)
Avantajul montajului diferential este de a obtine un avans de  viteza  la iesire mai mare sau cel putin egala
in c azul cilindrului cu dublu efect.In acest caz viteza de iesire este aici dubla fata de cea obtinuta de
cea clasica avind 2 sectiuni diferite.
    Aceasta schema  este valabila pentru un singur cilindru, pentru scheme cu 2 cilindri este
dificil a se obtine aceeasi viteza.
     Fig. 4.2

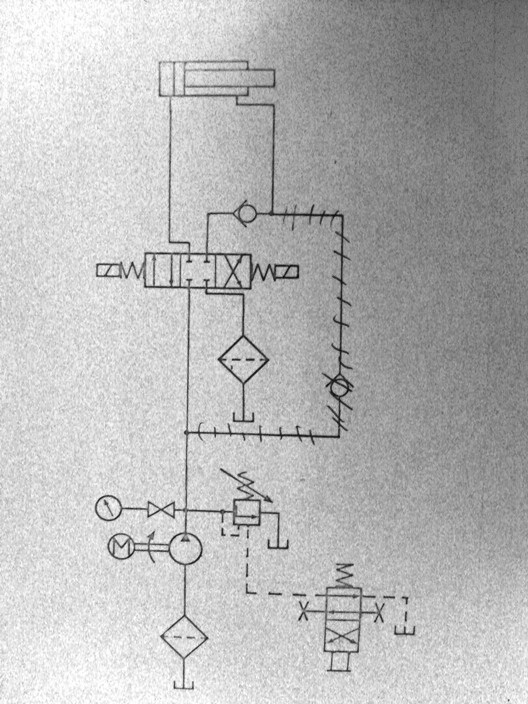

In aceasta schema mediana distribuitorului 4/3 este obturata .In acest caz pompa este protejata
de regulatorul de presiune .Cum regulatorul are pilotare exterioara se poate prin intermediul
regulatorului 4/2 obtura pilotarea pentru ca sa treaca la tanc ,sau fluidul  sa treaca prin regulator

la o presiune prestabilite.
     Fig.4/3
Schema este asemanatoare cu precedenta cu singura deosebire ca sint incorporate 2 sigurante de sens
     Fig.4/4
Schema este asemanatoare ,deosebirea  este ca sau schimbat ditribuitoarele.

APARATE HIDRAULICE SCHEME COMENTATE

 OBTINEREA DE VITEZE LENTE DE STRINGERE A UNUI CILINDRU
COMANDAT PRINTR-UN DROSER SI SAU O SUPAPA SECVENTIALA

                                      Ex 6.1 -6.7

APARATE HIDRAULICE BLOG CARAGEA NICOLAE

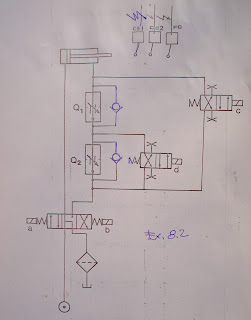

     SCHEMA HIDRAULICA INTERESANTA

COMANDA HIDRAULICA A UNUI CILINDRU ASIGURIND O STRINGERE (APASARE)
RAPIDA APOI SUCCESIV PRIN COMANDA ELECTRICA DOUA AVANSURI REGLABILE
                                          SI UN RETUR RAPID    Ex 8.2




   Se cere ca in prima faza tija cilindrului sa aiba un avans rapid apoi pe masura ce inainteaza sa se opreasca
din ce in ce mai incet  pina la cursa finala,
    Functionare:Operatorul excita bobinele "a" si "c" a celor doua distribuitoare 4/3 Uleiul va ajunge in capul pistonului avind cale libera.Uleiul din spatelae pistonului (retur)in priama parte va iesi (va fi dat la rezervor)
rapid avind cale libera prin cele doua distribuitoare ocolind cele 2 regulatoare de d ebit.Pe aceasta prima parte
tija va iesi rapid .Cind contactul  CE1 dezexcita bobina  "c"si excita bobina "d" fluidul din spatele pistonului (retur)
v-a trece prin regulatorul de debit reglat la valoarea Q1 (Ex  Q1= 50l/min.) Avem primu lavans lent.Uleiul va continua sa mearga la rezervor prin cele 2 distribuitoare (avind bobina "d" excitata) fara a intimpina  vre-o rezistenta hidraulica.Cind contactul CE2dezexcita bobina "d" distribuitorul trece pe calea neutra(mijloc) uleiul
este obligat sa treaca si prin regulatorul 2 Acesta are un debit mai mic( .Q1> Q2) Q2 fiind debitul la al 2-lea rgulator.Cele doua supape de sens blocheaza trecerea fluidului obligindu-l sa treaca prin regulatoare.Astfel se realizeaza cea de-a doua viteza lenta de avans.Sfirsitul de cursa FC se realizeaza prin dezactivarea bobinei"a"si
excitarea bobinei"b"care trimite fluidul prin cele 2 supape de sns, direct in spatele pistonului, Fluidul va trece numai prin cele doua supape,deoarece distribuitorul "c" "d"este pe pozitie neutra (blocat) regulatorul este blocat (trecerea fluidului  se face  invers)  Fluidul va impinge pistonulcare la rindul lui va impinge uleiul catre rezervor
trecind prin distribuitorul "ab" fara a intimpina o rezistenta hidraulica.Asfel retragerea facindu-se rapid.
A ceasta fiind cursa completa se dezexcita bobina "b"distribuitorul trece pe pozitie neutra si ciclul se poate relua.
     Am realizat schema hidraulica cu doua distribuitoare 4/3 permitind trecerea de la un avans rapid la  un avans lent cu  2 viteze una mai lenta decit alta.Putem realiza aceeasi instalatie dar cu alta schema (Ex 8.2) cu
ajutorul a 2 distribuitoare 4/2 avind cite un regulator de debit pentru fiecare distribuitor.In cele 2 cazuri avem
montate cite 2 regulatoare in  serie Se  va resoecta relatia  Q1> Q2 adica primul regulator Q1 va avea debit mai mic fata de Q2.Electrodistribuitorul 4/3 fiind pe pozitie neutra (inchis) permite sa mentina sarcina in pozitie
neutra cu conditia ca presiunea din capul pistonului sa nu fie prea mare.

 .

APARATE HIDRAULICE

        SCHEME HIDRAULICE COMENTATE  Ex  7.1

         REGLAREA VITEZEI UNUI CILINDRU AVIND O MISCARE DE DUTE-VINO
         LA VITEZE EGALE SAU DIFERITE

        Maneta distribuitorului manual este in pozitia 1.  In acest caz uleiul va trece prin supapa de sens ocolind

regulatorul de debit montat pe alimentare.Debitul din spatele pistonului va fi impins catre distribuitorul 4/2
catre tanc, Viteza tijei cilindrului va fi mare fiindca uleiul ocoleste supapa de sens care blocheaza trecerea uleiului
precum si regulatorul de debit care este fixat la un anumit debit Uleiul ca sa treaca prin el intimpina o rezistenta
 hidraulica fluidul peferind sa treaca pe unde nu are rezistentaviteza lenta .Daca vrem sa avem viteza lenta
reglata se excita bobina   "a" distribuitorul  4/2 va bloca calea fluidului ,supapa de sens va face tot la fel flidul
fiind obligat sa treaca prin regulatorul de debit fixat la un anuit debit astfel viteza va fi lenta.Bobina  "b" nu este
excitata Cind maneta distribuitorului manual este in pozitia 2 bobina  "a" este excitata fluidul va patrunde in spatele pistonului inpingind uleiul sa treaca prin regulatorul de debit deoarece atit supapa de sens cit si distribuitorul 4/2
blocheaza trecerea uleiului spre tanc. In acest caz viteza pistonului va fi mica.Daca se excita bobina "b"prin
contactul CE2 revenirea pistonului va fi rapida,Prin contactulCE3se dezexita bobinele "a" si "b" se aduce sertarasul bistribuitorului manual in pozitie de mijloc incepind un nou ciclu.
        In acest circuit se utilizeaza 2 regulatoare de debit,cilindrul lucrind in 2 sensuri cu viteze egale sau diferite

in  functie de reglae. Viteza de tur poate fi diferita fata de retur.

.
  "

APARATE HIDRAULICE CUGETARI



                  OM DE SEAMA

        Oamenilor cumsecade nu le ieste dat sa cada mereu in picioare
fiindca  altii il  compromit aratindu-si rautatea si goliciunea sufleteasca


                 MORALA

        Morala are santurile ei de scurgere,de unde oamenii decazuti cauta sa arunce
asupra celor mai nobile persoane noroiul in care ei se ineaca

                                                                              H. DE BALZAC

APARATE HIDRAULICE SCHEME COMENTATE

OBTTINEREA UNEI VITEZE LENTE DE STRINGERE A UNUI CILINDRU PRINTR-UN
DROSER SI SAU SUPAPA SECVENTIALA

                     Ex  6.1 -6.2

blohspot caragea nicolae nicu




  SOS ROSII DRAGANESTI  CU GUST SI MIROS DE PUI



Se culege 3Kg rosii coapte se  da prin storcatorul de seminte. Rosiile
vor fi cu mai putina zeama.
Se smulg 2 radacini de sfcla rosie avind greutatea de 1Kg (aprox.30%)

din cantitatea de rosii.Sfecla se da prin masina de tocat.
 Se adauga piper dupa gust,10g la Kg zahar,ardei pisat iute dupa gust,
Se sterilizea 60 minute se poate folosi la orice fel de mincare.




APARATE HIDRAULICE

BLOG CARAGEA NICOLAE

          CILINDRU HIDRAULIC CU VITEZA DE AVANS
L ENTA SI RETRAGERE  RAPIDA      Ex  5.1

Schema hidraulica la functionarea cilindrului din blogul anterior

                 Exemplul nr.5.1


APARATE HIDRAULICE BLOG

BLOG CARAGEA NICOLAE


SCHEME HIDRAULICE PENTRU CILINDRII DIFERENTIALI

                  EXEMPLE DE SCHEME  4.1-4.6
