ORDER A HYDRAULIC MOTOR WHIT PRESSURE DAMPING PEAKS

BLOGGER CARAGEA NICOLAE


ORDER A HYDRAULIC MOTOR WHIT PRESSURE DAMPING PEAKS

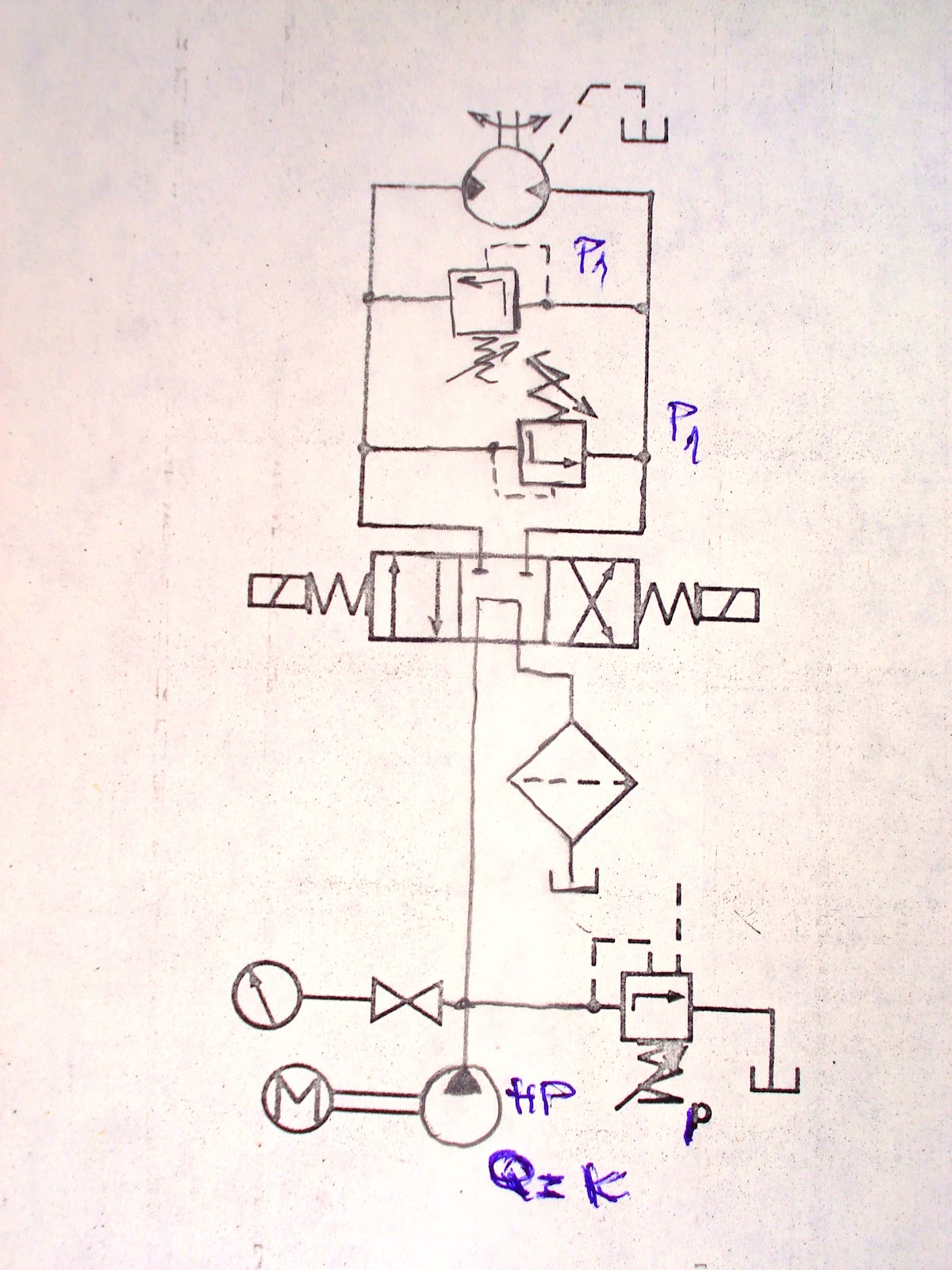

THEME  A reversible  hydraulic motor control using constant flow pump will provvidc cushioning  devices rest on both sides
OPERATION   Entry pathways depending on the fluid in the hydraulic motor dealer will turn right or left or to rotat. The scheme heaving to distributor 4/3 with common center all flow pump will be switched to tank.Determine flow pump hydraulic motor rotation speed .Operator by electrical contacton the distributor plunger arrows move parallel engine spinninig in one direction and when the change has crossed arrows reverse.
 Interesting is that the system has high pressure suplly and discharge is in depression in this case the effect of
cavitation is drinking so engine protection is achieved  by limiting the pressure that take the pressure peaks
  In this case are two limiting pressure mounted in parallel with the engine mounted hydraulic pressure P1 to the limiters are set to valve greater than P pressure relief valve set to pump( P1>P  )Depreciation during the oil

circulating  in closed circuit.To stop the hydraulic motor moment of inertia due to the hydraulic motor for a short time wll run the pump until the final stop.Displaced fluid passes through the hydraulic motor refuled pressure
limiter Damping devices can pose a cavitatin if the hydraulic motor has not been verified by cavitation effect when projected

COMANDA UNUI MOTOR HIDRAULIC CU AMORTIZARE

BLOGGER CARAGEA NICOLAE


COMANDA UNUI MOTOR HIDRAULIC CU AMORTIZARE

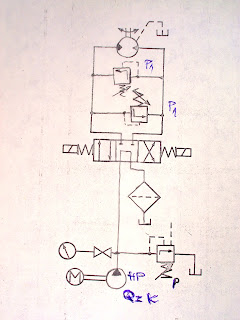

TEMA  Comanda unui motor hidraulic cu sens reversibil folosind o pompa cu debit constant  S e va prevede
aparate de amortizare pentru pozitia de repaus pe ambele sensuri.
FUNCTIONARE   In functie de pozitia sertarasului, hidromotorul se va roti la dreapta sau la stinga.In schema de fata avind distribuitorul 4/3 cu centru comun tot debitul pompei va fi trecut la tank.Debitul pompei determina viteza de rotatie a hidromotorului.Operatorul pri contact electric trece plunjerul distribuitorului pe sageti paralel hidromotorul rotindu-se intr-un sens si cind schimba pe sageti pincrucisate are sens invers.
Interesant este ca instalatia de alimentare este pe presiune maxima si evacuarea in depresiune axistind posibilitatea producerii efectului de cavitatie,.de aceea pentru protectia motorului se realizeaza cu limitatoare de presune ce preia virfurile de presiune.Incazul de fata avum doua limitatoare de presiune in paralel cu hidromotorul
avind presiunea de lucru P1  mai mare ca presiunea supapei de siguranta  P (P1>P) In timpul amortizarii uleiul circula in circuit inchis.La oprirea hidromotorului din cauza momentului de inertie acesta un timt scurt va functiona ca pompa pina la oprirea definitiva.Fluidul refulat va trece prin limitatorul de presiune realimentind hidromotorrul.
  Aparatele de amortizare poate prezenta riscuri  de cavitatie pentru hidromotor daca  motorul nu a fost verificat

la cavitatie cind s-a proiectat. Aveti nelamuriri,intrebari si  altele,raspund la maill  caragea.nicolae@yahoo.ro
