Exista in industrie pe cind lucram eu si prese mult mai mari ,de 25 ,50, 250 tf.care au in principiu aceeasi schema hidraulica.Ne vom ocupa de presa de 68,7 tf.Presa verticala contine 2 cilindri unul de stringere si altul de presare. Au urmatoarele caracteristici:Stringerea piesei se face cu ajutorul unui piston orizontal cu un diametru interior este de 100mm,diametrul tijei este de 56mm.Viteza de stringere si retragere este reglabila de la 7-12cm/si forta de strigere de 3.140 tf ,lungimea cursei este de170mm.Viteza de stringere(avans) a tijei nu trebuie sa depeseasca 17cm/s.Odata piesa strinsa efortul de presare este realizat de pistonul vertical cu un diametru de 250mm si al tijei de
140mm.Este foarte important sa preccizam diametrul tijei deoarece putem sti in permanenta debitul evacuat pentru determinarea caracteristicilor elementelor de actionare.Viteza de avans (de coborire pentru presare)este de 2cm/s. Valoarea maxima de presare este de 68,.720tf si lungimea cursei de 450mm.Viteza de retragere a berbecului presei este data de debitul maxim al instalatiei.Greutatea proprie a echipamentului mobil(berbec)este 10,100tf.
Scheme hidraulica stabilta a acestei instalatii este comandata electric,la punerea in miscare,la presare si reintoarcerea celor 2 cilindri.In scopul de a evita socul asupra piesei de presat trebuie prevazut echilibrarea echipamentului mobil al presei.Acesta facindu-se hidraulic.
Diagrama de functionare are forma literei L.
Dimenesiunile celor 2 cilindri sint impuse

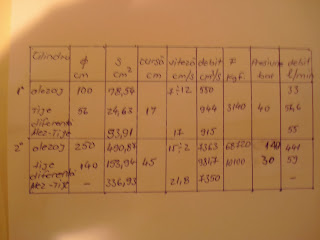

,trebuie sa determinam presiunile si debitele necesare,in timpul diferitelor secvente ale circuitului.Valorile sint indicate in tabelul de mai js.
Schema hidraulica a presei de 68,7tf varianta 1
Prima solutie.
In schema sint prevazute 2 pompe .una de inalta presiune HP si una de joasa presiune BP.Pompa de inalta presiune are un debit de59 l/min si o , pompa de joasa presiune la al carui debit se adauga la cei 59 l/min .Totalul celor 2 pompe trebuie sa fie 441 l/min.debitul pompei BP va fi 441-59 l/min.Pompa HB este o pompa cu pistoane avind o presiune maxima de 210 bar, ,iar pentru pompa BP tot cu pistoane suportind o presiune de maxim 70 bar. Puterea teoretica a celor 2 pompe este de 65,3 Kw./
Caracteristicile aparatelor prevazute in circuit.
Comanda de tur si retur al cilindrilor este comanda electrica.Debitele fiind totusi mari, comanda distribuitorului cu 4 cai si 3 pozitii se face intii electric prin comanda a, b si apoi
hidraulic asa cum este prevazut in schema. Distibuitorul actionat hidrulic are punctele P T comune pentru a permite descarcarea libera a pompei in rezervor la momentul de repaus al presei,intre 2 cicluri.O posibilitate de a obtine presiune pentru comanda hidraulica este sa montam o supapa de sens inainte de filtru.,asa cum e prevazut in schema pentru cele 2 distribuitoare.Pe circuitul pompei HB s-a montat suppa de siguranta avind presiunea maxima de 150bar avind rolul ca tot ce trece peste aceasta presiune debitul sa fie dat la tanc.Pilotul este pus pe tur pentru a sesiza cresterea de presiune deschizind supapa conducind fluidul la tanc.Supapa de siguranta a pompeiHB sau supapa de punere in gol a pompei este HB este fixata la 49bar, ca sa permita iesirea tijei si cursa retur a clindrului 2 la viteza maxima a instalatiei. Regulatorul de debit fixat care leaga fundul cilindrului de distribuitorul comandat cu comanda hidrauica,este reglat intre 33 si 56,6 l/min.Reductorul de presiune ce regleaza stringerea este fixat la 45 bar avind pilotul pe iesire.Regulatorul impreuna cu supapa de sens este legat la returul cilindrului 1.Supapa de presiune care permite dupa stringerea piesei este comandata electric fiind fixata la presiunea de 45 bar.Supapa de siguranta de limitare a presiunii este fixata la 39 bar.Supapa secventiala care permite intoarcerea pistonuli 1 la sfirsitul intrarii tijei pistonului 2este fixata la 53 bar.Acumulatorul de 5 l serveste la compensarea socurilor cilindrului de stringere in timpul rentoarcerii rapide a berbecului presei.Supapa de descarcare cu pilot extern este fixata la presiunea de 51 bar si este asezata intre acumulator si capul pistonului 1 Contactul electric fixat la capatul pistonului 2 asigura retragerea berbecului.Contactul electric al presostatului este fixat la 145 bar.
Functionare. Se excita bobina , a ; electodistribuitorului4/3 care este distribuitorul pilot al electrovalvei ce permite trecerea fluidului spre cilindrii 1,2 avind pozitia sageti incrucisate (stringere cil. 1,presare cil. 2)astfel incit fluidul din spatele pistonului pentru presare sa mearga la tanc si a doua
ramura va merge prin regulatorul de debit in capul pistonului 1 .Pompa HP furnizeaza ulei hidraulic de inalta presiune prin regulatorul de debit care comanda iesirea tijei cilindrului 1 fiind reglat la presiunea de 56,6l/min,pompa HPare debitul de 59 l/min.Surplusul de debit al acestei pompe trece prin limitatorul de presiune montat in asa fel incit presiunea din inaintea regulatorului este mentinuta constant si egala la 150 bar (prin pilot exterior).Pompa BP are montat pe circuit o supapa de siguranta fixata prin 2 piloti exteriori(unul al supapei care controleza presiunea inainte de a intra fluidul in supapa si al 2 lea pilot exterior leaga circuitul format din debitele HPsiHB si supapa pe intrare controlind presiunea la 149bar)Cumularea debitelor pompelorHPsiHB se face prin
intermediul supapei de sens avind presiunea de lucru mai mica de 49 bar si un debit de 59 l/min.In aval de regulator presiunea este egala cu presiunea de functionara necesara miscarii de iesire a pistonului cilindrului 1, cind stringerea incepe,reductorul de presiune primeste fluid de la supapa de sens reducind presiunea la 40 bar constant, avind pilotare pe iesirea fluidului din regulator,in acelasi timp acumulatorul se incarca la aceeasi presiune fiind legat direct la presiune.La sfirsitul stringerii cil.1 regulatorul de presiune secvential (montat pe intrarea in capul cilindrului 2) controlind iesirea pistonului 2se deschide la 47 bar si supapa de sens plasata in amonte de reductorul de presiune mentine efortul de stringere.Presiunea circuitului in aval de regulatorul de presiuna este egala cu valoarea mica necesara a coboririi berbecului presei,(greutatea proprie a presei este echilibrata hidraulic prin regulatorul de presiune fixat la 32 bar,avind pilotare externa ce controleaza presiunea ce intra in regulator).In aceasta miscare pompa BP cumuleaza cu pompaHP si coborirea are loc la viteza corespunzind debitelor cumulate ale celor 2 pompe fiind de 15 cm/s. In momentul contactului cu piesa de presat presiunea urca si pompaBP este scoasa in afara circuitului descarcindu- se la tanc prin supapa sa siguranta.Viteza de coborire trece la 2cm/s si cind presiunea atinge 145 bar si cind presostatul fixat in capatul pistonului 2 este excitat si comanda bobina "b"a pilotului electrodistribuitorului. Cind bobina "b"excitata.Electrovalva pilotata hidraulic se pune in pozitie sageti paralele.Presiunea necesara reintoarcerii cilindrului 2 este egala cu greutatea presei.In timpul miscarii de intoarcere a tijei cilindrului 2 ,acumulatorul mentine stringerea cu cilindrul 1.In consecinta cele 2 pompe pompeaza impreuna asigurind retragerea berecului la viteza maxima de 21,8m/s La sfirsitul cursei maxime presiunea este 49bar atingind fixarea presiunii de punere de mers in gola pompeiBP La 51 bar regulatorul de presiune fixat pe capul cil.1se deschide si va permite uleuilui sa curga la tanc. La 53 bar intrarea tijei cil.1 poate sa se fac deschiderii regulatorului secvential de presiune montat pe returul cilindruli (fund)avind pilotul extern fixat pe intrare ce permite trecerea fluidului catre regulatorului de debit.Prin regulatorul de debit se poate mari si micsora viteza de stringere.Cele doua supape de sens montate in paralel cu aparatele permite descarcarea rapida si usoara a cil.1 In acest sens tija cil. 1 intra cu o viteza de 17 cm/s datorita regulatorului de debit regla la 53 l./min.Surplusul de debit al pompei HP trece prin regulatorul de presiune la rezervor.La sfirsitul cursei cil.1 contactul electric FC dezexcita bobina "b" Aveti neintelegeri ,completari si altele raspund la meill caragea.nicolae @yahoo.ro
